Detalhes do produto:
|
| Nome do produto: | Pogo Pin Spring Contact Smd. | Tipo de conector: | Direita. |
|---|---|---|---|
| Aplicação: | Pin de carregamento de fones de ouvido Bluetooth, PCB | Processo do revestimento: | Ouro galvanizado |
| Serviço: | OEM personalizado | Tratamento de superfície: | Revestidos em ouro/níquel, cromados, anodizados, etc. |
| Tolerância: | Alta precisão | Revestimento do pistão: | Revestimento de ouro sobre revestimento de níquel |
| Destacar: | Pinos de contacto com molas de 40 U,Pins de contacto com molas elásticas,Dedo de carga magnético |
||

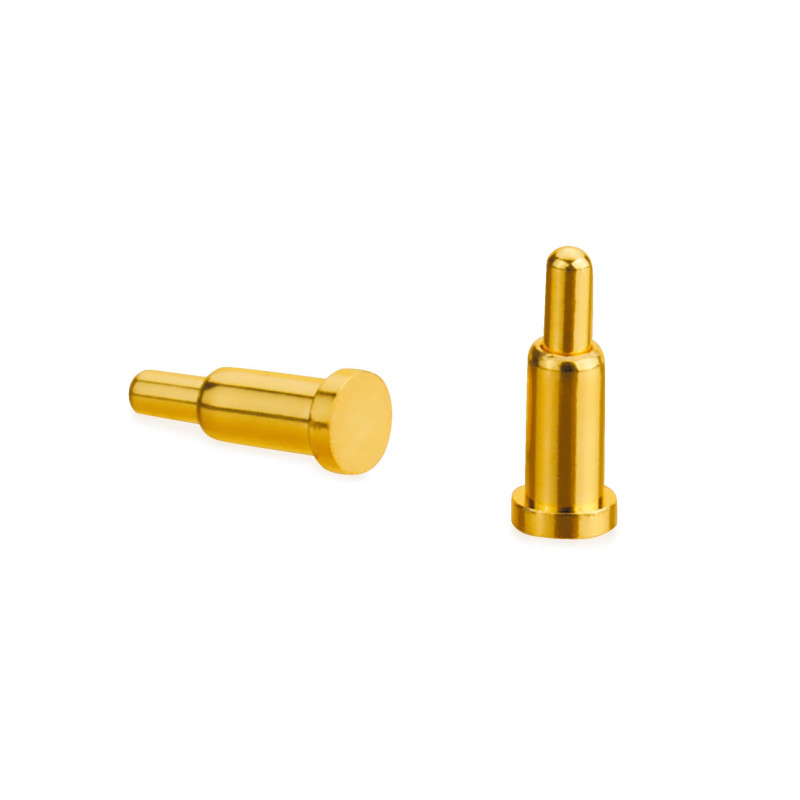

Pin de Pogo de alta corrente Pin elástico de contato de moagem carregado de carregamento
As sondas de ensaio carregadas com mola são utilizadas para contacto e ensaio de componentes e conjuntos eletrónicos e normalmente consistem num êmbolo, numa mola e num cano.Todas as sondas de ensaio com mola têm um princípio funcional semelhante ao de um êmbolo com mola e uma velocidade de trabalho recomendada.Dependendo do conjunto electrónico e dos pontos de ensaio a contactar, estão disponíveis diferentes estilos de pontas do êmbolo.e contato replicável pode ser alcançado. Tipos de pads, VIAs, pinos, postes e conectores estão disponíveis.
Embora a tomada Pogo Pin seja a primeira escolha para a maioria das aplicações, a aplicação de fronteira faz requisitos de teste além da funcionalidade da solução tradicional de tomada Pogo Pin.As tomadas de ensaio de alto desempenho podem suportar os requisitos de desempenho de aplicações de ensaio emergentes, passando para elastômeros e novos métodos de contacto, tais como polímeros altamente condutores e novas linhas sólidas.
| Materiais | Brasão ((C3604) |
| Cores | Ouro |
| Tamanho | Depende das exigências dos clientes |
| Tipo | SMT, por demanda dos clientes |
| Revestidos | Ouro empalhado de 2 a 40U", pode ser personalizado |
| Duração do ciclo | 30,000 ~ 100 000 vezes |
| Resistência de contacto | 50m Ohm Max. |
| Neblina salgada | 48H |
| Corrente e tensão nominal | 2A ~ 40A / 12V, pode ser personalizado |
| Aplicações | PCB, energia, equipamento de carga |
| Certificado | ISO9001/ROHS/REACH |
| Embalagem | 1000pcs/saco de PE ((ou de acordo com as exigências do cliente) |
| Prazo de pagamento | T/T, 30% depósito, 70% saldo |
| Método de pagamento | T/T, PayPal, |
| Transportes de mercadorias | Aéreo, marítimo, expresso |
| Tempo de execução da amostra | Amostra de inventário 1-3 dias/amostra personalizada 3-7 dias |
| Tempo de produção | 5-15 dias úteis, ou dependem da quantidade da encomenda |
| Feito para | América, Europa, Ásia, África do Sul |
| Prazo de negociação | EXW, FOB, CIF |
| Serviço | Alta qualidade a um preço razoável. |
| Serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis. | |
| A amostra original pode ser refeita. |
Características:
1Conector feminino, conector masculino,
2. amostras gratuitas com uma precisão de alta classe, com uma precisão de 0,01 mm
3. Alta reciclagem, grande corrente, baixo MOQ, baixa resistência
4Conector Pogo padrão e não padrão
5. OEM / ODM, pode ser personalizado
6Uma fila, duas filas, três filas.
7Montanha SoldeAnel, duplo HCapa plana
8- À prova d'água
| Estrutura | Estrutura das esferas | Estrutura inclinada | Estrutura perfurada | Estrutura das garras |
|---|---|---|---|---|
| Impedância de contacto | ≤ 10mΩ | ≤ 30mΩ | ≤ 50 mΩ | ≤ 5mΩ |
| Duração de serviço | Mais de 10000 | Mais de 10000 | Mais de 10000 | Mais de 500 |
| Corrente de trabalho recomendada | 10A no máximo | 10A no máximo | 10A no máximo | 10A no máximo |
| Principais áreas de aplicação | Utilizado principalmente para carregamento e condicionamento com certos requisitos de vibração e choque | Utilizados principalmente para carregamento ou transmissão de sinais de eletrónica de consumo | Utilizado principalmente para transmissão de sinal ou antena de aterragem, etc. | Utilizado principalmente em situações de alta frequência, anti-instantânea, em que é necessária uma elevada fiabilidade, tais como estações de base, indústrias militares, veículos. |
| Observações | As contas aumentam os contactos internos, o contacto é mais estável e mais espaço da agulha é necessário | A estrutura mais utilizada no mercado | O espaço é menor,mas o contacto não é estável,a corrente é fácil de passar pela mola e não é recomendada para carregamento | A agulha e o tubo da agulha têm múltiplos contatos para aumentar a estabilidade do contacto |
Como fazer o pedido
Envia-nos desenho ou amostra
* Realizamos a avaliação do projecto
* Nós fazemos a amostra e enviamos para você
* Você acha que a amostra é boa, então faça um pedido e pague-nos 30% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para a empresa de correio
| Aço inoxidável | SS201, SS301, SS303, SS304, (SS304 GRAUDA DE ALIMENTOS), SS316, SS316L, SS416 etc. |
| Aço | Aço leve, aço carbono, 4140, 4340, Q235, Q345B, 20#, 45# etc. |
| De aço | HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 etc. |
| Cobre | C11000, C12000, C12000 C36000 etc. |
| Alumínio | AL6061, AL6063, AL6082, AL7075, AL5052, A380 etc. |
| Ferro | A36, 45#, 1213, 12L14, 1215 etc. |
| Plastico | ABS, PC, PE, POM, Delrin, Nylon, plástico, PP, PEI, Peek, etc. |
| Partes de alumínio | Partes de aço inoxidável | Aço | Plastico |
| Anodizado transparente | Poluição | Revestidos em pó | Pintura |
| Cor Anodizada | Poluição | Revestimentos de zinco | Revestimentos cromados |
| Anodizado a areia | Passificação | Negro de óxido | polir |
| Filme químico | Arborização | Revestimento por níquel | Blast de areia |
| Escovagem | Gravação a laser | Revestimentos cromados | Gravação a laser |
| Poluição | Carburizados | ||
| Cromagem | Tratamento térmico |
