Detalhes do produto:
|
| Palavras-chave: | Pogo Pin Spring Contact Smd. | Gênero: | Fêmea |
|---|---|---|---|
| Aplicação: | PCB | Voltagem nominal: | 12 V |
| Revestimento em ouro: | 3U'~30U' | Características: | Retardante de incêndio/chama, condutividade estável |
| Revestimento do pistão: | Revestimento de ouro sobre revestimento de níquel | ||
| Destacar: | sondas de ensaio de pogo 10A feminina,sondas de ensaio pogo de alta precisão,Sonda de ensaio de pin de pogo carregada de mola |
||

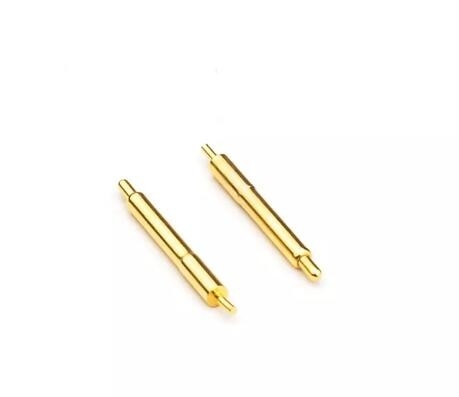

10A Pogo Pin de alta corrente tipo DIP
Características:
1Conector feminino, conector masculino,
2. amostras gratuitas com uma precisão de alta classe, com uma precisão de 0,01 mm
3. Alta reciclagem, grande corrente, baixo MOQ, baixa resistência
4Conector Pogo padrão e não padrão
5. OEM / ODM, pode ser personalizado
6Uma fila, duas filas, três filas.
7. Soldagem de superfície, cabeça dupla, cabeça plana
8- À prova d' água.
1. Planejamento
1.1) Pulsão: latão C3604,3~50 micro polegadas Au sobre 50~120 micro polegadas Ni;
1.2) Barril: latão C3604,3~50 micro polegadas Au sobre 50~120 micro polegadas Ni;
1.3) Primavera: SUS304, 1 a 3 micro polegadas Au;
2Voltagem nominal (por contacto): 12 V;
3. Corrente nominal (por contacto): 1,0A-40,0 A;
4. Resistência de isolamento: 100 MΩ mínimo;
5Voltagem de resistência dielétrica: 100 VRMS A 60 Hz;
6. Resistência de contacto: 50 mΩ no máximo antes do ensaio e 60 mΩ no máximo após o ensaio na tração de trabalho do alfinete Pogo;
7. Força e força de trabalho recomendadas:
7.1) Força de mola: >= 30gf;
8. Vida mecânica:
8.1) Duração de vida mecânica: 30 000 a 100 000 ciclos;
9• Intervalo de temperatura de trabalho: -30°C a 85°C;
10. Salina: 48 horas;
| Estrutura | Estrutura das esferas | Estrutura inclinada | Estrutura perfurada | Estrutura das garras |
|---|---|---|---|---|
| Impedância de contacto | ≤ 10mΩ | ≤ 30mΩ | ≤ 50 mΩ | ≤ 5mΩ |
| Duração de serviço | Mais de 10000 | Mais de 10000 | Mais de 10000 | Mais de 500 |
| Corrente de trabalho recomendada | 10A no máximo | 10A no máximo | 10A no máximo | 10A no máximo |
| Principais áreas de aplicação | Utilizado principalmente para carregamento e condicionamento com certos requisitos de vibração e choque | Utilizados principalmente para carregamento ou transmissão de sinais de eletrónica de consumo | Utilizado principalmente para transmissão de sinal ou antena de aterragem, etc. | Utilizado principalmente em situações de alta frequência, anti-instantânea, em que é necessária uma elevada fiabilidade, tais como estações de base, indústrias militares, veículos. |
| Observações | As contas aumentam os contactos internos, o contacto é mais estável e mais espaço da agulha é necessário | A estrutura mais utilizada no mercado | O espaço é menor,mas o contacto não é estável,a corrente é fácil de passar pela mola e não é recomendada para carregamento | A agulha e o tubo da agulha têm múltiplos contatos para aumentar a estabilidade do contacto |
Como fazer o pedido
Envia-nos desenho ou amostra
* Realizamos a avaliação do projecto
* Nós fazemos a amostra e enviamos para você
* Você acha que a amostra é boa, então faça um pedido e pague-nos 30% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para a empresa de correio
